ลักษณะทั่วไป :

      โดยทั่วไปบอร์ดเรียนรู้พอจะนำไปใช้งานจริง ต้องใช้บอร์ดอื่นร่วมด้วยเช่นบอร์ดรีเลย์หรือบอร์ดต่อกับเซ็นเซอร์ เป็นต้น ทำให้ต้องมีสายไฟเดินไขว้ไปมาระหว่างบอร์ดนอกจากไม่น่าดูแล้ว อาจจะเกิดปัญหาเรื่องสัญญานรบกวนตามมา บอร์ด MT-C4051 จะเป็นทั้งบอร์ดเรียนรู้และนำไปใช้งานได้เลย เพราะมีทั้งอินพุต-เอาท์พุตที่สามารถต่อกับเซ็นเซอร์ได้หลายแบบ

บอร์ดPMT-C4051
       ** CPU - AT89C4051(4K FLASH) /RUN 11.0592MHz ใช้กับ AT89C2051(2K FLASH)ได้
      **  มี AT93C46 EEPROM 1K
      ** ใช้ไฟ 12VDC
      ** มี RS232 เพื่อต่อคอมพิเตอร์PC ไม่รวมสายต่อแบบ DB9 (OPTION)
      ** มี เอาท์พุต 4 รีเลย์ มีไฟ 4 LED แสดงสถานะ
      ** มี อินพุต ไว้ต่อกับ เซนเซอร์วัดอุณหภูมิ DS1820 หรือ DS18B20 (OPTION)
      ** มี อินพุต ไว้ต่อกับ เซนเซอร์เช็คระดับน้ำ
      ** มี อินพุต ไว้ต่อกับเซนเซอร์ตรวจจับวัตถุแบบสะท้อนแสง 2 รุ่น (OPTION)
      ** มี อินพุต ไว้ต่อกับเซนเซอร์ตรวจจับวัตถุแบบตัดลำแสง (OPTION)
    ท่านต้องเขียนโปรแกรมใช้งานเองบนเครื่องคอมพิเตอร์PC แล้วนำไฟล์ข้อมูล(HEX) COPYลง CPU ที่ให้มากับบอร์ด โดยใช้ชุด MT340แนวทางใช้งาน เช่นต่อกับ PC เพื่อสั่งงานจาก PC ให้รีเลย์ ON-OFF(เช่นตั้งเวลาเปิด-ปิด) หรือ ส่งค่าจากอินพุตเซนเซอร์
ให้ PC เก็บข้อมูล หรือ นำข้อมูลมาประมวลผล และสั่งงานให้รีเลย์ ON-OFF หรือใช้งานโดยไม่ต่อกับ PC เช่น ถ้ามีอินพุตจากเซนเซอร์ที่ใช้ตรวจจับการหมุน CPU นับรอบ ได้มากกว่าค่าที่กำหนด ให้รีเลย์ ON เป็นต้น
หมายเหตุ ทางร้านไม่ได้สอนเขียนโปรแกรม ท่านต้องศึกษาเอง เช่นอ่านจากอินเตอร์เนต หรือจากหนังสือต่างๆ

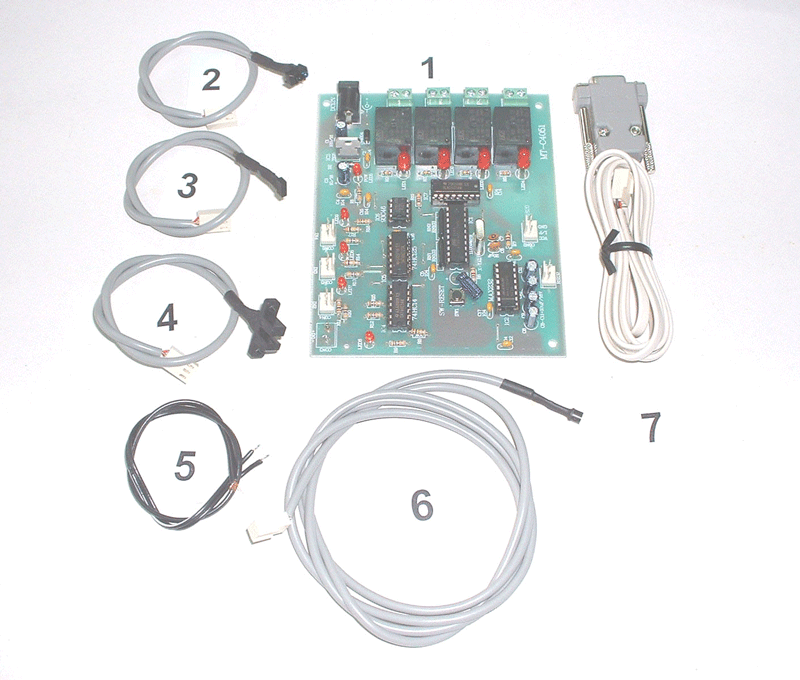

หมายเลข 1 บอร์ด MT-C4051 ราคา 490.- บาท (รวมเซนเซอร์ตรวจเช็คระดับน้ำ)
หมายเลข 2 เป็นเซนเซอร์ตรวจจับแบบสะท้อนแสงรับแสงทางด้านปลาย+สายชีลด์ยาว 1ฟุต ราคา 80.- บาท
หมายเลข 3 เป็นเซนเซอร์ตรวจจับแบบสะท้อนแสงรับแสงทางด้านข้าง+สายชีลด์ยาว 1ฟุต ราคา 80.- บาท
หมายเลข 4 เป็นเซนเซอร์ตรวจจับแบบตัดลำแสงมีช่องรับ +สายชีลด์ยาว 1ฟุต ราคา 80.- บาท
หมายเลข 5 เป็นเซนเซอร์ตรวจเช็คระดับน้ำ (ว่ามีน้ำหรือไม่มีน้ำ)
หมายเลข 6 เป็นเซนเซอร์วัดอุณหภูมิ DS1820สายยาว 1.5เมตร ราคา 200.-บาท (ถ้าเป็นDS18B20 ราคา180บาท)
หมายเลข 7 สายต่อกับPCแบบ DB9 ยาว 1.5เมตร ราคา 100.- บาท

คลิกที่รูปเพื่อขยาย
